Máy cân chỉnh góc đặt bánh xe là thiết bị dùng để đo và hỗ trợ điều chỉnh hình học bánh xe, hệ thống treo và cơ cấu lái. Trong thực tế gara, thiết bị này thường được gọi là máy cân chỉnh thước lái hoặc máy alignment. Tên gọi ‘cân chỉnh’ không có nghĩa là cân khối lượng lốp như máy cân bằng lốp. Máy alignment xác định bánh xe đang hướng như thế nào so với mặt đường, đường tâm thân xe và các bánh còn lại; sau đó cung cấp số liệu để kỹ thuật viên đưa các góc về phạm vi nhà sản xuất cho phép.
Những góc quan trọng gồm camber, caster, toe, góc đẩy và độ lệch vô-lăng. Khi các góc sai, xe có thể kéo sang một bên, vô-lăng không nằm giữa, khó giữ hướng, lốp mòn lệch hoặc phản hồi khi vào cua không đồng đều. Một cú va ổ gà, việc thay rotuyn, càng treo, giảm xóc, lò xo hoặc sửa chữa gầm đều có thể làm hình học thay đổi. Tuy nhiên, thiết bị chỉ đưa ra phép đo đáng tin khi xe được chuẩn bị đúng, cầu nâng đủ phẳng, bộ kẹp không sai lệch và người vận hành hiểu giới hạn của từng mẫu xe.
Bài viết này tập trung vào máy cân chỉnh góc đặt bánh xe và toàn bộ quy trình liên quan: chọn hệ thống, kiểm tra phụ kiện, bố trí cầu nâng, chuẩn bị xe, gá mục tiêu, bù đảo, đọc dữ liệu, điều chỉnh theo thứ tự, kiểm tra sau dịch vụ, hiệu chuẩn và an toàn. Nội dung không thay thế tài liệu sửa chữa của hãng xe. Khi thông số trong phần mềm khác với tài liệu chính hãng, cần xác minh phiên bản xe, điều kiện tải và quy trình áp dụng trước khi thao tác.
1. Góc đặt bánh xe và vai trò của máy cân chỉnh
Camber là độ nghiêng của bánh khi nhìn từ phía trước xe. Nếu phần trên của bánh nghiêng vào trong, đó là camber âm; nghiêng ra ngoài là camber dương. Một mức camber nhất định có thể được thiết kế để tối ưu độ bám khi vào cua, nhưng sai lệch quá lớn làm diện tích tiếp xúc lốp không còn phù hợp. Camber âm quá nhiều thường làm mòn vai trong, camber dương quá nhiều có thể làm mòn vai ngoài. Dù vậy, không được kết luận chỉ dựa vào kiểu mòn vì áp suất lốp, tải xe, giảm xóc và cách sử dụng cũng ảnh hưởng đáng kể.
Caster là độ nghiêng của trục quay lái khi nhìn từ bên hông. Caster dương thường giúp xe ổn định hướng và giúp vô-lăng tự trả sau khi vào cua. Chênh lệch caster trái-phải có thể khiến xe kéo về một phía, đặc biệt khi mặt đường tương đối phẳng. Caster thường không điều chỉnh được trên mọi loại xe; nếu phần mềm hiển thị sai số, kỹ thuật viên phải kiểm tra càng, khung phụ, điểm bắt treo và tình trạng va chạm trước khi nghĩ đến bộ điều chỉnh thay thế.
Toe mô tả hướng hội tụ hoặc phân kỳ của hai bánh trên cùng một cầu khi nhìn từ trên xuống. Hai đầu trước của bánh gần nhau hơn gọi là toe-in, còn xa nhau hơn gọi là toe-out. Đây là góc có ảnh hưởng rõ đến hiện tượng lốp bị kéo lê ngang. Toe thường được điều chỉnh ở thanh lái phía trước và cơ cấu tương ứng ở cầu sau nếu xe có thiết kế cho phép. Sau khi thay đổi toe, vị trí vô-lăng và góc đẩy cần được kiểm tra lại.
Góc đẩy thể hiện hướng chuyển động thực tế của cầu sau so với đường tâm xe. Nếu cầu sau hướng lệch, xe có thể chạy theo một đường khác với hướng vô-lăng, khiến kỹ thuật viên cố sửa vô-lăng bằng cách chỉnh một bên toe trước. Cách làm đó chỉ che triệu chứng. Máy cân chỉnh phải giúp nhìn toàn bộ quan hệ giữa cầu sau và cầu trước, không chỉ tập trung vào một ô màu đỏ trên màn hình.
Máy alignment đo bằng cách xác định mối quan hệ giữa mục tiêu gắn trên bánh, mặt phẳng bánh và thân xe. Phần mềm so sánh giá trị đo với dữ liệu chuẩn của mẫu xe, sau đó hiển thị số trước và sau điều chỉnh. Một số hệ thống đo camera ba chiều, một số dùng cảm biến CCD hoặc thanh đo điện tử. Công nghệ khác nhau nhưng nguyên tắc chung vẫn là độ đồng tâm, độ lặp lại và điều kiện đo phải được kiểm soát.
2. Cấu tạo và tiêu chí chọn máy cân chỉnh

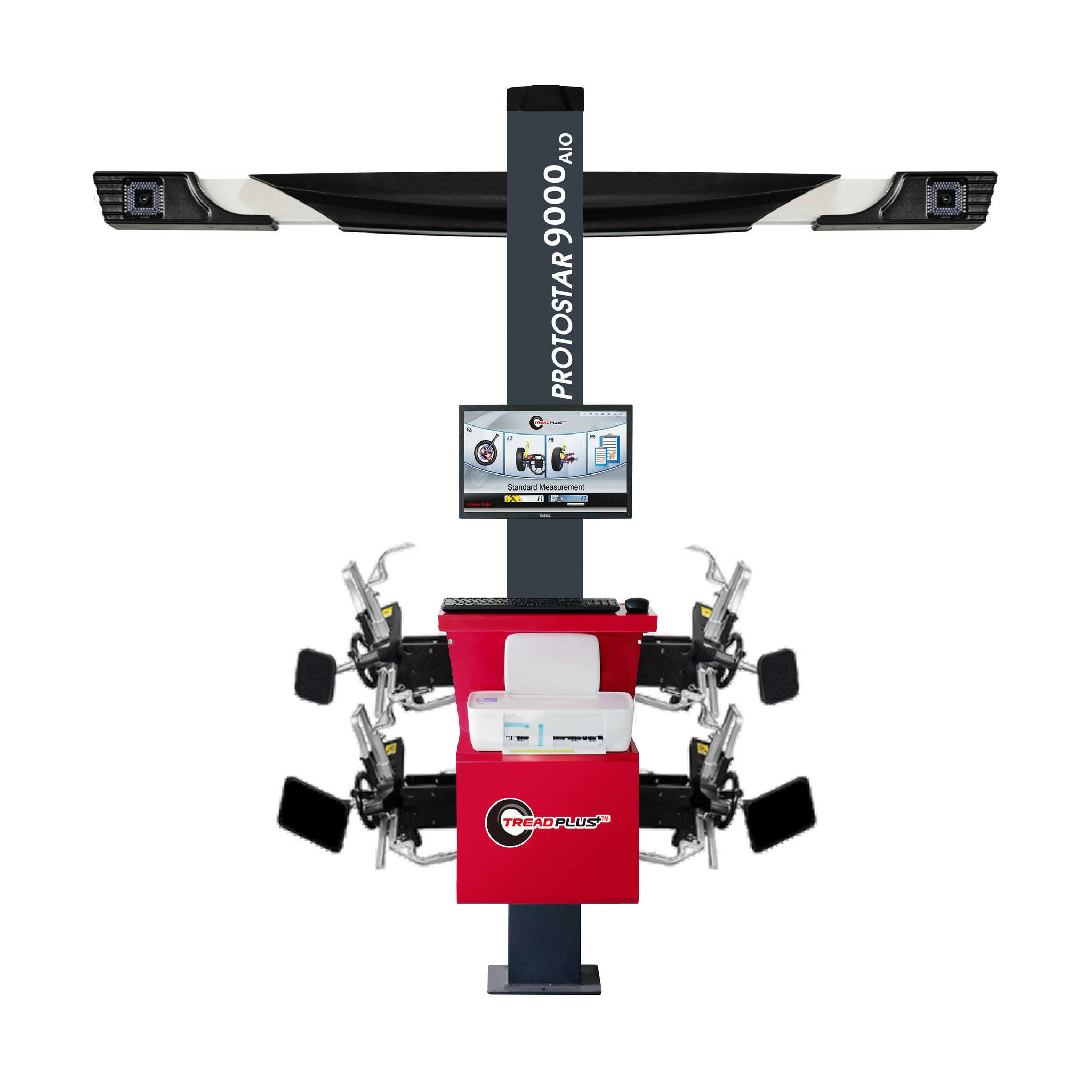

Một bộ máy cân chỉnh hoàn chỉnh không chỉ gồm màn hình và camera. Hệ thống thường có bộ xử lý hoặc máy tính, camera hay đầu đo, mục tiêu phản xạ, kẹp vành, cầu nâng hoặc bề mặt đo, đĩa xoay, tấm trượt, khóa vô-lăng, phần mềm dữ liệu xe và thiết bị in phiếu. Khi lập ngân sách, gara cần tính cả phụ kiện hao mòn, phí cập nhật dữ liệu, hiệu chuẩn, đào tạo, bảo hành và không gian lắp đặt.
Camera, đầu đo và mục tiêu
Máy camera không dây cho khu vực làm việc gọn hơn, không phải kéo dây từ bánh về tủ máy. Đổi lại, pin, bộ phát và tình trạng kết nối phải được quản lý. Máy có dây giảm phụ thuộc pin nhưng dây cần được bảo vệ để không bị kéo, đè hoặc vướng vào cầu. Hệ thống CCD dùng các cảm biến liên kết giữa các đầu đo; nó có thể phù hợp với nhiều xưởng nhưng yêu cầu kiểm tra hiệu chuẩn và tình trạng kẹp đều đặn.
Không nên chọn máy chỉ vì có nhiều camera hoặc màn hình lớn. Hãy hỏi phạm vi đo, độ phân giải, sai số cho phép, khả năng đo khi ánh sáng xưởng thay đổi, cảnh báo mất tín hiệu và khả năng kiểm tra lặp lại. Mục tiêu phải phẳng, sạch, không nứt và không bị đặt chồng dưới vật nặng. Mục tiêu cong hoặc phản xạ bẩn có thể làm dữ liệu nhảy dù cầu nâng và xe hoàn toàn ổn định.
Kẹp vành, đĩa xoay và tấm trượt
Kẹp vành tiếp xúc trực tiếp với bánh, vì vậy cần đủ dải kích thước và có đầu bảo vệ cho mâm hợp kim. Kẹp không được cong, rơ hoặc tì vào vị trí dễ làm xước mâm. Kỹ thuật viên phải biết loại kẹp nào dùng cho mâm thép, mâm nhiều nan, mâm có mép đặc biệt và mâm không thuận lợi để kẹp ở mép ngoài.
Đĩa xoay phía trước giúp bánh quay khi đo góc lái, còn tấm trượt phía sau giảm lực xoắn trong hệ thống treo. Chúng phải chịu tải đúng mức, di chuyển trơn và có cơ cấu khóa khi cần siết. Đĩa bị kẹt có thể giữ bánh ở trạng thái không tự nhiên, dẫn đến số đo caster hoặc toe không ổn định. Không dùng tấm thép tự chế thay cho phụ kiện đã được nhà sản xuất phê duyệt.
Phần mềm và dữ liệu xe
Phần mềm tốt cần hướng dẫn rõ từng bước, nhận dạng sai quy trình, cho phép lưu kết quả trước-sau và in phiếu dễ đọc. Cơ sở dữ liệu phải phân biệt năm sản xuất, phiên bản động cơ, hệ dẫn động, kích thước lốp và điều kiện tải. Một chiếc SUV cùng tên thương mại nhưng khác hệ thống treo có thể có thông số chiều cao và góc đặt khác nhau.
Trước khi mua, cần xác nhận lịch cập nhật dữ liệu, chi phí gia hạn, khả năng sử dụng khi mạng không ổn định, ngôn ngữ giao diện, quyền xuất phiếu và kênh hỗ trợ. Phần mềm không được phép thay thế phán đoán kỹ thuật. Nếu xe đã tai nạn, nâng gầm hoặc lắp phụ tùng khác nguyên bản, giá trị ‘đạt’ trên màn hình vẫn phải được đối chiếu với thực trạng cơ khí.
Gara cũng nên chạy thử hệ thống trên các xe thường gặp trước khi nghiệm thu. Tháo kẹp, lắp lại, bù đảo và đo lại để kiểm tra độ lặp lại. Một thiết bị cho số liệu đẹp trong một lần đo nhưng thay đổi lớn sau khi gá lại sẽ gây nhiều ca làm lại và không phù hợp để phục vụ thương mại.
3. Chuẩn bị mặt bằng, cầu nâng và xe trước khi đo
Cầu nâng alignment phải tạo ra mặt phẳng ổn định. Nền xưởng lún, cầu bị xoắn, khóa cơ khí chưa vào hoặc đường ray không cùng cao độ đều ảnh hưởng đến kết quả. Trước khi lắp đặt, đo độ phẳng và khả năng chịu tải của nền theo yêu cầu nhà sản xuất. Chừa đủ lối đưa xe vào, khoảng mở cửa, vị trí đặt tủ máy và không gian di chuyển quanh mỗi bánh.
Cầu bốn trụ tạo bề mặt chạy xe liên tục và thường thuận tiện cho xe dài. Cầu cắt kéo tiết kiệm diện tích nhưng cần đặt đúng điểm nâng và có bộ mở rộng phù hợp. Không phải mọi cầu hai trụ đều thích hợp cho phép đo alignment. Dù dùng loại nào, xe phải được đỡ đúng điểm, có khóa cơ khí và không được chỉ treo bằng áp suất thủy lực trong lúc kỹ thuật viên làm việc.
Đĩa xoay, tấm trượt và khóa vô-lăng cần được kiểm tra trước mỗi ca. Đĩa xoay phải nằm đúng vị trí, bề mặt sạch và có thang đo hoặc chốt khóa hoạt động. Tấm trượt không được kẹt bởi đất đá hoặc gỉ sét. Các dây nguồn, cáp tín hiệu và bộ sạc không được nằm trên lối đi. Mặt cầu phải đủ sáng nhưng ánh sáng trực tiếp gây phản xạ mạnh cũng cần được xử lý nếu hệ thống camera yêu cầu.
Kiểm tra tiếp nhận xe
Ghi lại số kilomet, biển số hoặc mã xe, triệu chứng khách hàng mô tả, tình trạng vô-lăng và các vết xước sẵn có. Đo áp suất từng lốp khi lốp nguội, kiểm tra kích thước, chiều quay, độ mòn, vết phồng, nứt hông và vật thể cắm. Không bắt đầu căn chỉnh trên một lốp mất an toàn hoặc sai kích thước mà chưa thông báo khách hàng.
Kiểm tra độ rơ của rotuyn lái, đầu rotuyn, khớp cầu, càng A, bạc cao su, thanh cân bằng, ổ bi bánh và giảm xóc. Lắc bánh hoặc dùng dụng cụ chuyên dụng theo quy trình để tìm rơ. Nếu một chi tiết chuyển động không kiểm soát được, mọi số đo sau đó đều có thể thay đổi. Cân chỉnh không phải cách chữa độ rơ; phải sửa hư hỏng trước rồi mới đo lại.
Kiểm tra chiều cao thân xe, tải trọng trong xe, mức nhiên liệu và tình trạng lò xo theo hướng dẫn của hãng. Xe có hệ thống treo khí nén hoặc tự cân bằng có thể cần đưa về chế độ phục vụ, tắt chức năng tự điều chỉnh hoặc đạt một chiều cao quy định. Không tự ý tháo cầu chì hay ngắt cảm biến nếu chưa có hướng dẫn. Vật nặng trong khoang hành lý cần được xử lý theo điều kiện đo được chỉ định.
4. Quy trình gá kẹp, bù đảo và đo góc
Trước hết, làm sạch mặt tiếp xúc giữa kẹp và vành. Chọn adapter đúng kích thước, đặt các má kẹp đối xứng và siết vừa đủ. Siết quá mạnh có thể làm hư mép mâm; siết quá lỏng làm mục tiêu rung hoặc trượt. Với mâm sơn, dùng đầu bảo vệ nguyên vẹn. Sau khi lắp, kiểm tra mục tiêu nằm chắc, không nghiêng bất thường và không chạm vào thân xe khi bánh quay lái.
Nhập chính xác thông tin được yêu cầu: đường kính mâm, loại xe, điều kiện tải, chiều cao gầm hoặc dữ liệu lốp. Một số máy tự nhận diện kích thước nhưng vẫn cần người vận hành xác nhận. Chọn sai phiên bản xe hoặc sai đơn vị đo có thể tạo ra giới hạn không phù hợp. Không làm tròn số nhập vào nếu phần mềm cho phép đọc trực tiếp từ thước.
Bù đảo là bước dùng để loại trừ ảnh hưởng của sai lệch giữa tâm hình học của vành và cách kẹp mục tiêu. Tùy hệ thống, phần mềm có thể yêu cầu đẩy xe tới trước, lùi lại, nâng từng bánh hoặc quay bánh theo góc cụ thể. Tuân thủ đúng hướng dẫn hiển thị. Không chạm vào mục tiêu khi đang bù, không giữ phanh nếu phần mềm yêu cầu bánh tự do và không để dây kéo làm kẹp đổi vị trí.
Sau bù đảo, kiểm tra giá trị bù của từng bánh. Một giá trị quá lớn hoặc thay đổi mạnh giữa các lần đo có thể chỉ ra kẹp lệch, vành cong, lỗ tâm bẩn, mục tiêu hỏng hoặc cầu không ổn định. Không tiếp tục điều chỉnh khi chưa tìm nguyên nhân. Độ chính xác của máy không thể sửa một mâm cong hay một bộ kẹp mòn.
Đưa vô-lăng về vị trí thẳng theo chỉ dẫn, đặt khóa vô-lăng nếu cần và bảo đảm đĩa xoay đã mở. Lắc nhẹ thân xe để các bạc cao su về trạng thái tự nhiên nếu phần mềm yêu cầu. Đo ở trạng thái bánh thẳng trước, sau đó thực hiện phép đo góc lái hoặc quay lái theo các mốc mà máy yêu cầu để tính caster, camber động hoặc sai số liên quan.
Đọc toàn bộ bảng số liệu, không chỉ nhìn màu. So sánh camber trái-phải, caster trái-phải, tổng toe, toe từng bánh, góc đẩy và chênh lệch góc lái. Nếu một bên sai nhiều, kiểm tra mâm, moay-ơ, càng, khung phụ và điểm bắt treo. Nếu cả hai bên lệch cùng hướng, xem lại chiều cao xe, tải trọng, dữ liệu chuẩn và biến dạng kết cấu.
5. Điều chỉnh góc và xác nhận kết quả
Thứ tự điều chỉnh phải theo thiết kế của xe, nhưng nguyên tắc chung là xử lý cầu sau trước khi chỉnh cầu trước nếu cầu sau có cơ cấu điều chỉnh. Cầu sau quyết định một phần góc đẩy và đường xe thực tế. Nếu chỉnh toe trước khi xử lý cầu sau, kỹ thuật viên có thể phải làm lại và vô-lăng vẫn lệch.
Điều chỉnh cầu sau
Làm sạch ren, xác định đúng cam lệch tâm, shim hoặc bu lông điều chỉnh được hãng cho phép. Nới vừa đủ để chi tiết vẫn được kiểm soát. Chỉnh từng bên theo số liệu, theo dõi tổng toe và góc đẩy trên màn hình, sau đó siết bằng cờ lê lực đúng mô-men. Không dùng súng bắn để siết cuối cùng nếu không có khả năng kiểm soát lực. Sau khi siết, kiểm tra số liệu lại vì cơ cấu có thể xê dịch.
Điều chỉnh camber và caster
Không phải mọi xe đều có khả năng chỉnh camber hoặc caster nguyên bản. Cơ cấu có thể là cam lệch tâm, shim, bulông đặc biệt hoặc vị trí lắp trên càng. Chỉ dùng phương pháp được tài liệu sửa chữa chấp thuận. Tuyệt đối không uốn, nung, cắt hoặc mài chi tiết kết cấu để đưa số đo về vùng xanh. Nếu góc không đạt do khung hoặc càng cong, cần báo khách và đề xuất kiểm tra sửa chữa phù hợp.
Khi thay đổi camber, kiểm tra khe hở giữa lốp với giảm xóc, dây cảm biến, vè và các chi tiết xung quanh. Khi thay đổi caster, theo dõi chênh lệch hai bên, góc lái và khả năng tự trả vô-lăng. Một con số đơn lẻ nằm trong giới hạn không đủ để kết luận; sự cân bằng trái-phải và tình trạng thực tế cũng quan trọng.
Điều chỉnh toe và vị trí vô-lăng
Giữ vô-lăng bằng dụng cụ chắc chắn, không buộc bằng dây có thể làm xoay hoặc gây hư túi khí. Điều chỉnh thanh lái hai bên để đạt tổng toe và giữ vô-lăng ở giữa. Chỉ xoay một bên quá nhiều có thể làm hành trình lái trái-phải không đều. Sau khi siết đai ốc hãm, tháo khóa, quay nhẹ vô-lăng và đo lại toàn bộ.
Không đặt lại vị trí vô-lăng bằng cách tháo rời rồi lắp lệch nếu nguyên nhân là thanh lái chỉnh không cân. Việc tháo vô-lăng có thể ảnh hưởng túi khí và cảm biến góc lái. Nếu xe yêu cầu hiệu chỉnh cảm biến góc lái hoặc hệ thống ổn định điện tử sau khi căn chỉnh, thực hiện bằng thiết bị và quy trình phù hợp.
Sau điều chỉnh, chạy lại phép đo hoàn chỉnh. Phiếu trước-sau phải thể hiện điều kiện đo, thông số chuẩn, giá trị thực tế, các góc chưa thể chỉnh và ghi chú phụ tùng hư hỏng nếu có. Không thay đổi vùng dung sai trên phần mềm để biến một kết quả chưa đạt thành đạt. Nếu dữ liệu xe không rõ, dừng và xác minh thay vì đoán.
6. An toàn, hiệu chuẩn và quản lý chất lượng dịch vụ
Cảnh báo an toàn: Chỉ người đã được đào tạo mới vận hành cầu nâng và máy cân chỉnh. Luôn đưa cầu vào khóa cơ khí trước khi làm việc dưới xe; không dựa vào áp suất thủy lực. Không đứng giữa bánh và chi tiết chuyển động khi quay lái hoặc hạ cầu. Không dùng kẹp, đĩa xoay, tấm trượt, mục tiêu hay khóa vô-lăng bị cong, nứt, kẹt hoặc mòn quá mức. Mang giày bảo hộ, găng phù hợp và kính bảo vệ khi làm sạch hoặc tháo chi tiết.
Không nới bulông treo khi xe chưa được đỡ đúng điểm. Không để người ngồi trong xe khi nâng hạ nếu quy trình không cho phép. Khi chạy thử, kiểm tra khu vực kín người, bắt đầu ở tốc độ thấp và xác nhận lốp, bánh, đai ốc đã an toàn. Không thử xe tốc độ cao để ‘kiểm tra nhanh’. Nếu phát hiện tiếng kêu, kéo lệch mạnh, vô-lăng bất thường hoặc đèn cảnh báo, dừng xe và kiểm tra lại.
Với máy camera, lau mục tiêu bằng vật liệu không làm xước và bảo quản trong giá riêng. Không đặt mục tiêu dưới vật nặng. Sạc pin theo hướng dẫn, kiểm tra cáp và đầu nối, tránh để hóa chất hoặc nước vào camera và máy tính. Kẹp vành cần được lau sạch, kiểm tra độ rơ và thay đầu bảo vệ khi hỏng. Đĩa xoay và tấm trượt cần được làm sạch rãnh, kiểm tra khả năng di chuyển và khóa đúng cách.
Hiệu chuẩn theo chu kỳ nhà sản xuất và thực hiện lại sau khi di chuyển, va đập, thay camera, sửa cầu hoặc nhận thấy kết quả không lặp lại. Lưu ngày hiệu chuẩn, người thực hiện, thiết bị chuẩn và kết quả. Gara có thể dùng một xe hoặc khung kiểm tra ổn định để so sánh định kỳ, nhưng phép kiểm tra nội bộ không thay thế hiệu chuẩn chính thức khi thiết bị yêu cầu.
Quản lý chất lượng nên bắt đầu bằng checklist: kiểm tra lốp và áp suất, xác nhận độ rơ, kiểm tra mặt cầu, làm sạch kẹp, chọn đúng dữ liệu xe, hoàn tất bù đảo, ghi kết quả trước, siết đúng mô-men, đo lại, kiểm tra cảm biến và chạy thử. Kỹ thuật viên phải biết từ chối căn chỉnh khi lốp hỏng, khung biến dạng hoặc chi tiết treo không an toàn. Một phiếu dịch vụ trung thực có thể ghi rõ góc nào chưa đạt vì không có cơ cấu chỉnh và khuyến nghị sửa chữa tiếp theo.
Trước khi giao xe, tháo toàn bộ mục tiêu, kẹp, khóa và dụng cụ khỏi bánh; bơm lốp theo tem xe; kiểm tra đai ốc bánh và các chi tiết đã thao tác. Xác nhận vô-lăng ở giữa, xe không kéo lệch trong điều kiện đường an toàn và không có tiếng kêu mới. Với xe có trợ lực điện, cảm biến góc lái hoặc hệ thống ổn định thân xe, hoàn tất quy trình đặt lại cần thiết. Lưu bản ghi trước-sau để khách hàng hiểu dịch vụ đã thực hiện và gara có cơ sở theo dõi lần sau.
Hiệu quả của một máy cân chỉnh không nên đo bằng số tính năng quảng cáo. Hãy đánh giá độ lặp lại sau nhiều lần gá, thời gian xử lý thực tế, mức dễ tìm phụ tùng, chất lượng dữ liệu, khả năng hỗ trợ, độ bền cầu nâng và tỷ lệ xe phải làm lại. Máy có thể rất hiện đại nhưng không tạo giá trị nếu nền không đạt, kẹp thiếu, mục tiêu bị hỏng hoặc kỹ thuật viên chỉ làm theo màu màn hình.
Kết luận
Máy cân chỉnh góc đặt bánh xe là trung tâm của dịch vụ hình học bánh và hệ thống treo, nhưng kết quả phụ thuộc vào cả hệ thống chứ không riêng bộ camera. Gara cần chọn thiết bị phù hợp loại xe và sản lượng, lắp trên cầu nâng ổn định, sử dụng kẹp và mục tiêu đúng, chuẩn bị xe cẩn thận, thực hiện bù đảo, đọc đầy đủ camber, caster, toe và góc đẩy, rồi điều chỉnh theo đúng thứ tự của nhà sản xuất.
Không nên dùng máy để che giấu lốp hỏng, chi tiết rơ, mâm cong hoặc khung biến dạng. Khi số liệu bất thường, hãy kiểm tra điều kiện đo và phần cơ khí trước khi chỉnh. Tuân thủ khóa cơ khí, mô-men siết, quy trình hiệu chuẩn và chạy thử an toàn sẽ giảm mòn lốp, cải thiện khả năng giữ hướng và bảo vệ cả kỹ thuật viên lẫn khách hàng. Một quy trình minh bạch, có phiếu trước-sau và ghi rõ giới hạn sửa chữa là nền tảng để dịch vụ alignment tạo ra kết quả ổn định lâu dài.
